В топологии "логическая шина" последовательности данных, называемые "кадрами" (frames), в виде сигналов распространяются одновременно во всех направлениях по существующей среде передачи. Каждая станция в сети проверяет каждый кадр данных для определения того, кому адресованы эти данные. Когда сигнал достигает конца среды передачи, он автоматически гасится (удаляется из среды передачи) соответствующими устройствами, называемыми "терминаторами" (terminators). Такое уничтожение сигнала на концах среды передачи данных предотвращает отражение сигнала и его обратное поступление в среду передачи. Если бы терминаторов не существовало, то отраженный сигнал накладывался бы на полезный и искажал его.

В топологии "логическая шина" среда передачи совместно и одновременно используется всеми устройствами передачи данных. Для предотвращения помех при попытках одновременной передачи данных несколькими станциями, только одна станция в любой момент времени имеет право передавать данные. Таким образом, должен существовать метод определения того, какая станция имеет право передавать данные в каждый конкретный момент времени. В соответствии с этими требованиями были созданы методы контроля доступа к среде передачи, которые мы обзорно рассмотрели в разделе "Процесс обмена данными".

Наиболее часто используемым при организации топологии логической шины методом контроля доступа к среде передачи является CSMA/CD – “метод прослушивания несущей, с организацией множественного доступа и обнаружением коллизий” (Carrier Sense Multiple Access/ Collision Detection). Этот метод доступа очень похож на разговор нескольких людей в одной комнате. Для того, чтобы не мешать друг другу, в любой момент времени говорит только один человек, а все остальные слушают. А начинать говорить кто-либо может только, убедившись в том, что в комнате воцарилось молчание. Точно таким же образом работает и сеть. Когда какая-либо станция собирается передавать данные, сначала она "прослушивает" (carrier sense) среду передачи данных в целях обнаружения какой-либо уже передающей данные станции. Если какая-либо станция в данный момент выполняет передачу, то станция ждет окончания процесса передачи. Когда среда передачи освобождается, ожидавшая станция начинает передачу своих данных. Если в этот момент начинается передача еще одной или несколькими станциями тоже ожидавшими освобождения среды передачи, то возникает "коллизия" (collision). Все передающие станции обнаруживают коллизию и посылают специальный сигнал информирующий все станции сети о возникновении коллизии. После этого все станции замолкают на случайный промежуток времени перед повторной попыткой передачи данных. После этого алгоритм работы начинается сначала.

Сеть, базирующаяся на топологии логической шины, может также использовать и технологию "передачи маркера" (token passing) для контроля доступа к среде передачи данных. При использовании этого метода контроля каждой станции назначается порядковый номер указывающий очередность в передаче данных. После передачи данных станцией с максимальным номером, очередь возвращается к первой станции. Порядковые номера, назначаемые станциям, могут не соответствовать реальной последовательности физического подключения станций к среде передачи данных. Для контроля того, какая станция в текущий момент времени имеет право передать данные, используется контрольный кадр данных, называемый "маркером доступа". Этот маркер передается от станции к станции в последовательности, соответствующей их порядковым номерам. Станция, получившая маркер, имеет право передать свои данные. Однако, каждая передающая станция ограничена временем, в течение которого ей разрешается передавать данные. По окончании этого времени станция обязана передать маркер следующей станции.

Работа такой сети начинается с того, что первая станция, имеющая маркер доступа, передает свои данные и получает на них ответы в течение ограниченного промежутка времени (time slot). Если станция завершает обмен данными ранее окончания выделенного ей времени, она просто передает маркер станции со следующим порядковым номером. Далее процесс повторяется. Такой последовательный процесс передачи маркера продолжается непрерывно, предоставляя возможность каждой станции через строго определенный промежуток времени получить возможность передать данные.

Топология "логической шины" базируется на использовании топологий "физическая шина" и "физическая звезда". Метод контроля доступа и типы физических топологий выбираются в зависимости от требований к проектируемой сети. Например, каждая из сетей: Ethernet, 10Base-T Ethernet и ARCnet® используют топологию "логическая шина". Кабели в сетях Ethernet (тонкий коаксиальный кабель) подключаются с использованием топологии "физическая шина", а сети 10Base-T Ethernet и ARCnet базируются на топологии "физическая звезда". Вместе с тем, сети Ethernet (физическая шина) и 10Base-T Ethernet (физическая звезда) используют CSMA/CD в качестве метода контроля доступа к среде передачи данных, а в ARCnet (физическая звезда) применяется маркер доступа.

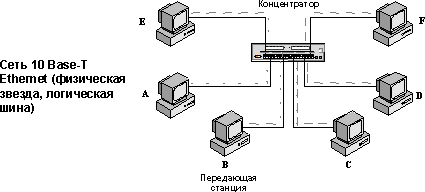

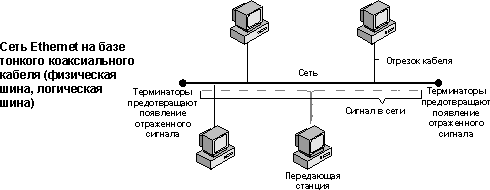

На первом рисунке показана сеть Ethernet (физическая шина, логическая шина), а на втором – проиллюстрирована сеть 10Base-T Ethernet (физическая звезда, логическая шина). На обоих рисунках обратите внимание на то, что сигнал (показан стрелками) исходит от одной (передающей в данный момент) станции и распространяется во всех направлениях существующей среды передачи.
